| 型号 | 测量范围（毫米） | 外形尺寸（毫米） | 总重量（千克） | Z轴端面高度H（毫米） | 预留平台高度h（毫米） |
|---|---|---|---|---|---|
| GANTRY 203015 | 2000×3000×1500 | 4040×5980×4545 | 9500 | 580 | 300 |
| GANTRY 204015 | 2000×4000×1500 | 4040×6980×4545 | 10500 | ||
| GANTRY 255015 | 2500×5000×1500 | 4540×7980×4545 | 12000 | ||
| GANTRY 255020 | 2500×5000×2000 | 4540×7980×5545 | 12500 | 580 | 300 |
| GANTRY 306020 | 3000×6000×2000 | 5040×8980×5545 | 14000 | ||
| GANTRY 306025 | 3000×6000×2500 | 5040×8980×6545 | 14500 |
| 性能参数 | |
|---|---|
| 空间移动速度（毫米/秒） | 400 |
| 空间移动加速度（毫米/秒²） | 800 |
| 最大测量加速度（毫米/秒²） | 350 |
| 最小回退距离（毫米） | 2.0 |

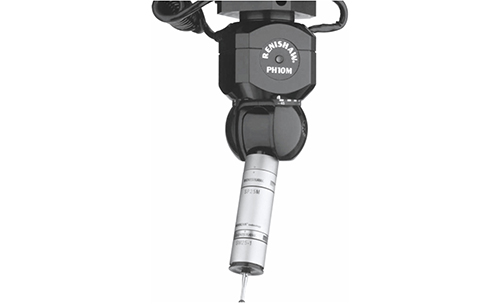

| （SP25/SP80）扫描配置测量能力参数表 | |
|---|---|
| 最大扫描点数（点/秒） | 2000 |
| 最大扫描测量速度（毫米/秒） | 50 |
| 最大触发测量速度（毫米/秒） | 50 |
 |
203015 204015 |
255015 | 255020 | 306020 | 306025 | ||
|---|---|---|---|---|---|---|---|
| 长度测量误差MPE 符合GB/T16857.2 |
E0,MPE | 单位μm | 2.2+L/400 | 2.7+L/400 | 2.9+L/400 | 3.2+L/400 | 3.9+L/400 |
| E150,MPE | 单位μm | 2.5+L330 | 3.0+L330 | 3.2+L330 | 3.5+L330 | 4.2+L330 | |
| R0 重复精度范围MPL 符合GB/T16857.2 |
R0,MPL | 单位μm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 扫描误差 符合GB/T16857.4 |
MPE THP | 单位μm | 3.5 | 3.5 | 4.0 | 4.0 | 4.0 |
| MPT THP | 单位s | 60 | 60 | 60 | 60 | 60 | |
| 单探针形状测量误差 符合GB/T16857.5 |
PFTU,MPE | 单位μm | 2.5 | 3.0 | 3.5 | 3.5 | 3.5 |
| 多探针形状测量误差 符合GB/T16857.5 |
PFTE,MPE | 单位μm | 2.5 | 3.0 | 3.5 | 3.5 | 3.5 |
| 多探针尺寸测量误差 符合GB/T16857.5 |
PSTE,MPE | 单位μm | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 多探针位置测量误差 符合GB/T16857.5 |
PLTE,MPE | 单位μm | 5.0 | 5.0 | 6.0 | 6.0 | 6.0 |
 |
203015 204015 |
255015 | 255020 | 3060020 | 306025 | ||
|---|---|---|---|---|---|---|---|
| 长度测量误差MPE 符合GB/T16857.2 |
E0,MPE | 单位μm | 2.7+L/400 | 3.4+L/400 | 3.4+L/400 | 3.9+L/400 | 3.9+L/400 |
| E150,MPE | 单位μm | 3.0+L/330 | 3.7+L/330 | 3.7+L/330 | 4.2+L/330 | 4.2+L/330 | |
| R0 重复精度范围MPL 符合GB/T16857.2 |
R0,MPL | 单位μm | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| 扫描误差 符合GB/T16857.4 |
MPE THP | 单位μm | / | / | / | / | / |
| MPT THP | 单位s | / | / | / | / | / | |
| 单探针形状测量误差 符合GB/T16857.5 |
PFTU,MPE | 单位μm | 2.8 | 3.3 | 3.8 | 3.8 | 3.8 |
| 多探针形状测量误差 符合GB/T16857.5 |
PFTE,MPE | 单位μm | 2.8 | 3.3 | 3.8 | 3.8 | 3.8 |
| 多探针尺寸测量误差 符合GB/T16857.5 |
PSTE,MPE | 单位μm | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| 多探针位置测量误差 符合GB/T16857.5 |
PLTE,MPE | 单位μm | 5.5 | 6.5 | 6.5 | 6.5 | 6.5 |
100% DMIS 内核；可实现 DMIS 程序的导入 / 导出；
与 CAD 数据无缝连接；
支持 IGES，STEP，DXF，STL，XYZ 等格式；
支持输出 Q-DAS，DML 等格式数据；
支持 CATIA，UG，PRO-E，Solidworks，Parasolid 直读接口；
智能检测：检测路径实时仿真，自动优化检测路径；
完整、快速的公差计算：符合 GB、ISO、Y14.5、ANSI、DIN、AGMA 多种标准；
丰富多样的报告输出；支持 HTML、Excel、PDF、OUT、TXT 格式。
