CLASSIC系列高精度三坐标测量机

详情介绍

产技术保障：

精密矩形横梁技术航空铝合金轻量化保障稳定与灵活

产精致工艺：

三轴花岗岩

高刚性、抗变形、高稳定

产专利赋能：

专利气浮轴承

抑振防吸，支撑高速高加速

不止于精更在于稳

设备参数表

型号	测量范围（毫米）			外形尺寸（毫米）			总重量（千克）	最大承载能力（千克）
型号	X轴	Y轴	Z轴	Lx（长）	Ly（宽）	Lz（高）	总重量（千克）	最大承载能力（千克）
CLASSIC 564	500	600	400	1640	1810	2490	1600	2000
CLASSIC 686	600	800	600	1740	2010	2690	1700	2000
CLASSIC 7107	700	1000	700	1840	2210	2990	2100	2000
CLASSIC 9128	900	1200	800	2040	2410	3190	2600	2000
CLASSIC 9158	900	1500	800	2040	2710	3190	2900	2000
CLASSIC 9208	900	2000	800	2040	3210	3190	3400	2000
CLASSIC 121510	1200	1500	1000	2600	3120	3600	5635	2500
CLASSIC 122210	1200	2200	1000	2600	3820	3600	7000	2500
CLASSIC 123010	1200	3000	1000	2600	4620	3600	8700	2500
CLASSIC 152010	1500	2000	1000	2900	3620	3600	6750	2500
CLASSIC 152212	1500	2200	1200	2900	3820	4000	7100	2500
CLASSIC 153012	1500	3000	1200	2900	4620	4000	9800	2500
CLASSIC 152014	1500	2000	1400	2900	3620	4400	7600	2500
CLASSIC 153314	1500	3300	1400	2900	4920	4400	9800	2500

测头与精度

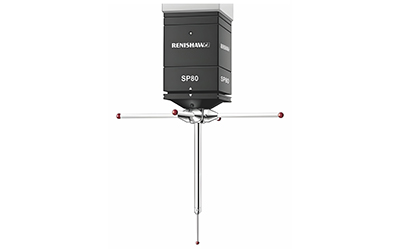

SP80

长测针的测触能力与超高精度的测量性能于一体，扫描测量率高达2000 点/秒，是诸多应用场合的首选扫描测头。
配用长达1000mm，重达500g 的测针（包括不受平衡影响的星形配置），SP80 可以测触工件较深部位。

			5/6/4 7/10/7	9/12/8 9/15/8 9/20/8	12/15/10 12/22/10 12/30/10	15/22/12 15/30/12 15/20/14 15/33/14	20/33/15 20/40/15
长度测量误差符合GB/T16857.2	E0,MPE	单位μm	0.9+L/500	1.1+L/400	1.5+L/400	2.0+L/400	2.9+L/400
长度测量误差符合GB/T16857.2	E150,MPE	单位μm	1.1+L/400	1.3+L/400	1.7+L/400	2.3+L/400	3.1+L/400
R0 重复精度范围符合GB/T16857.2	R0,MPL	单位μm	0.6	0.7	1.0	1.3	1.5
扫描误差符合GB/T16857.4	MPE THP	单位μm	1.9	1.9	1.9	2.2	3.0
扫描误差符合GB/T16857.4	MPT THP	单位s	50	50	50	50	50
单探针形状测量误差符合GB/T16857.5	PFTU,MPE	单位μm	1.1	1.3	1.7	2.3	3.1
多探针形状测量误差符合GB/T16857.5	PFTE,MPE	单位μm	2.8	3.3	4.3	5.8	7.8
多探针尺寸测量误差符合GB/T16857.5	PSTE,MPE	单位μm	1.1	1.3	1.7	2.3	3.1
多探针位置测量误差符合GB/T16857.5	PLTE,MPE	单位μm	2.2	2.6	3.4	4.6	6.2

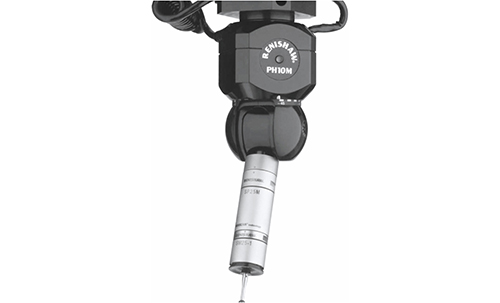

CLASSIC PH10M SP25M

适用于机动可重复定位测座，灵活性更强，扫描循环时间更短，扫描测量率高达 2000 点 / 秒。
超小型多用途扫描测头系统，直径仅为 25mm，二合一测头 — 扫描和触发。
五个扫描模块可安装长度从 20mm 至 400mm 的 M3 测针。

			5/6/4 7/10/7	9/12/8 9/15/8 9/20/8	12/15/10 12/22/10 12/30/10	15/20/10	15/22/12 15/30/12 15/33/14	15/20/14	20/33/15 20/40/15
长度测量误差符合GB/T16857.2	E0,MPE	单位μm	0.9+L/400	1.1+L/400	1.5+L/400	2.0+L/400	2.1+L/400	2.4+L/400	2.9+L/400
长度测量误差符合GB/T16857.2	E150,MPE	单位μm	1.1+L/400	1.3+L/400	1.7+L/400	2.3+L/400	2.3+L/400	2.6+L/400	3.1+L/400
R0 重复精度范围符合GB/T16857.2	R0,MPL	单位μm	0.6	0.7	1.0	1.3	1.4	1.5	1.5
扫描误差符合GB/T16857.4	MPE THP	单位μm	1.9	1.9	1.9	2.2	2.2	2.5	3.0
扫描误差符合GB/T16857.4	MPT THP	单位s	50	50	50	50	50	50	50
单探针形状测量误差符合GB/T16857.5	PFTU,MPE	单位μm	1.1	1.3	1.7	2.3	2.3	2.6	3.1
多探针形状测量误差符合GB/T16857.5	PFTE,MPE	单位μm	2.8	3.3	4.3	5.8	5.8	6.5	7.8
多探针尺寸测量误差符合GB/T16857.5	PSTE,MPE	单位μm	1.1	1.3	1.7	2.3	2.3	2.6	3.1
多探针位置测量误差符合GB/T16857.5	PLTE,MPE	单位μm	2.2	2.6	3.4	4.6	4.6	5.2	6.2

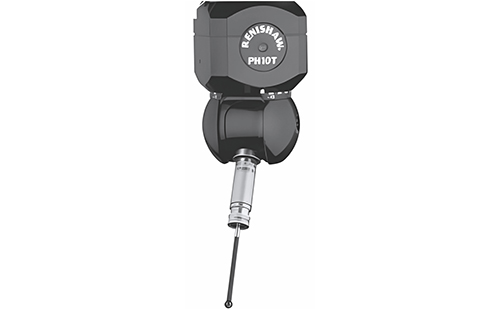

CLASSIC PH10T TP200

触发式测头系统，用于需要高精度的数控坐标测量机。
最长加长杆 300mm，探针最长 SF/EO 模块：50mm 钢质至 100mmGF，LF 模块：20mm 钢质至 50mmGF。

			5/6/4 7/10/7	9/12/8 9/15/8 9/20/8	12/15/10 12/22/10 12/30/10	15/20/10	15/22/12 15/30/12 15/33/14	15/20/14	20/33/15 20/40/15
长度测量误差MPE 符合GB/T16857.2	E0,MPE	单位μm	1.3+L/400	1.5+L/400	1.8+L/400	2.4+L/400	2.4+L/400	2.6+L/400	3.1+L/400
长度测量误差MPE 符合GB/T16857.2	E150,MPE	单位μm	1.5+L/400	1.7+L/400	2.0+L/400	2.6+L/400	2.6+L/400	2.8+L/400	3.3+L/400
R0 重复精度范围MPL 符合GB/T16857.2	R0,MPL	单位μm	0.9	1.0	1.2	1.6	1.6	1.7	2.0
单探针形状测量误差符合GB/T16857.5	PFTU,MPE	单位μm	1.5	1.7	2.0	2.6	2.6	2.8	3.3
多探针形状测量误差符合GB/T16857.5	PFTE,MPE	单位μm	3.8	4.3	5.0	6.5	6.5	7	8.3
多探针尺寸测量误差符合GB/T16857.5	PSTE,MPE	单位μm	1.5	1.7	2.0	2.6	2.6	2.8	3.3
多探针位置测量误差符合GB/T16857.5	PLTE,MPE	单位μm	3.0	3.4	4.0	5.2	5.2	5.6	6.6

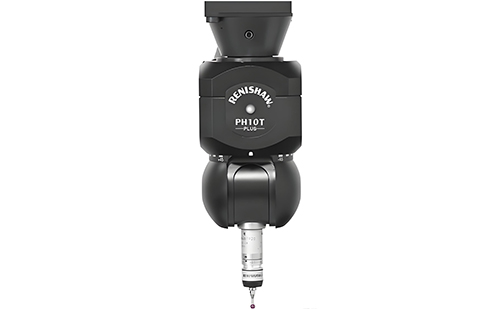

CLASSIC PH10T TP20

触发式测头系统，用于需要高精度的数控坐标测量机。
最长加长杆 300mm，探针最长 SF/EO 模块：50mm 钢质至 100mmGF，LF 模块：20mm 钢质至 50mmGF。

			5/6/4 7/10/7	9/12/8 9/15/8 9/20/8	12/15/10 12/22/10 12/30/10	15/20/10	15/22/12 15/30/12 15/20/14 15/33/14
长度测量误差符合GB/T16857.2	E0,MPE	单位μm	1.5+L/400	1.9+L/400	2.6+L/400	2.8+L/400	2.8+L/400
长度测量误差符合GB/T16857.2	E150,MPE	单位μm	1.7+L/400	2.1+L/400	2.8+L/400	3.0+L/400	3.0+L/400
R0 重复精度范围符合GB/T16857.2	R0,MPL	单位μm	1.0	1.3	1.7	1.9	1.9
单探针形状测量误差符合GB/T16857.5	PFTU,MPE	单位μm	1.7	2.1	2.8	3.0	3.0
多探针形状测量误差符合GB/T16857.5	PFTE,MPE	单位μm	4.3	5.3	7.0	7.5	7.5
多探针尺寸测量误差符合GB/T16857.5	PSTE,MPE	单位μm	1.7	2.1	2.8	3.0	3.0
多探针位置测量误差符合GB/T16857.5	PLTE,MPE	单位μm	3.4	4.2	5.6	6.0	6.0

CLASSIC PH10M SP25M

适配性：适用于机动可重复定位测座，灵活性强，扫描循环时间短。
核心性能：扫描测量率高达 2000 点 / 秒，是超小型多用途扫描测头系统（直径仅 25mm），具备 “扫描 + 触发” 二合一功能。
测针配置：支持 5 个扫描模块，可安装长度 20mm 至 400mm 的 M3 规格测针。

			5/6/4 7/10/7	9/12/8 9/15/8 9/20/8	12/15/10 12/22/10 12/30/10	15/20/10	15/22/12 15/30/12 15/20/14 15/33/14
长度测量误差MPE 符合GB/T16857.2	E0,MPE	单位μm	1.3+L/400	1.5+L/400	2.4+L/400	2.6+L/400	2.6+L/400
长度测量误差MPE 符合GB/T16857.2	E150,MPE	单位μm	1.5+L/400	1.7+L/400	2.6+L/400	2.8+L/400	2.8+L/400
R0 重复精度范围MPL 符合GB/T16857.2	R0,MPL	单位μm	0.9	1.0	1.5	1.5	1.5
扫描误差符合GB/T16857.4	MPE THP	单位μm	1.9	1.9	2.5	2.7	2.7
扫描误差符合GB/T16857.4	MPT THP	单位s	50	50	50	50	50
单探针形状测量误差符合GB/T16857.5	PFTU,MPE	单位μm	1.5	1.7	2.6	2.8	2.8
多探针形状测量误差符合GB/T16857.5	PFTE,MPE	单位μm	3.8	4.3	6.5	7.0	7.0
多探针尺寸测量误差符合GB/T16857.5	PSTE,MPE	单位μm	1.5	1.7	2.6	2.8	2.8
多探针位置测量误差符合GB/T16857.5	PLTE,MPE	单位μm	3.0	3.4	5.2	5.6	5.6

Rational DMIS 的特色包括

获得 ANSI、ISO、GB、PTB 标准认证，始终与先进标准、先进设计理念同步，完全支持国际流行的 I++ 控制协议。友好简洁的软件界面、独特的拖拉式快速操作、与 CAD 数据的无缝连接、从测量到输出报告 100% 图形可视化，给企业提供完整的测量解决方案。

100% DMIS 内核；可实现 DMIS 程序的导入 / 导出；

与 CAD 数据无缝连接；

支持 IGES，STEP，DXF，STL，XYZ 等格式；

支持输出 Q-DAS，DML 等格式数据；

支持 CATIA，UG，PRO-E，Solidworks，Parasolid 直读接口；

智能检测：检测路径实时仿真，自动优化检测路径；

完整、快速的公差计算：符合 GB、ISO、Y14.5、ANSI、DIN、AGMA 多种标准；

丰富多样的报告输出；支持 HTML、Excel、PDF、OUT、TXT 格式。

一套 Rational DMIS，一套完整的解决方案
