稳定,是一切测量的核心基础。
没有稳定性,任何测量都是无效的。

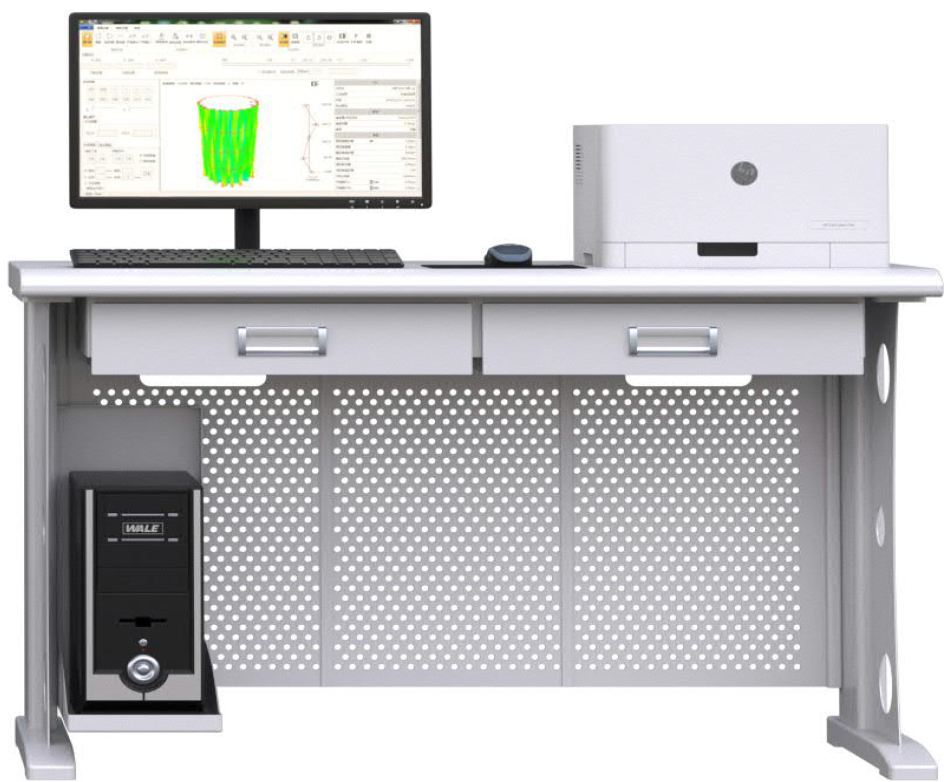

STA,为稳定测量而生,一体式机体、大承载主轴、重型自动调整台等核心部件,均以目的刚性 300% 以上的盈余刚性设计,整机部件的高刚性是实现长期稳定测量的基础。
STA 除了能进行精密小型零件的稳定测量,因整机框架、功能部件的高刚性设计,还能胜任重大型零件如主轴轴套、轴芯、齿轮轴、曲轴等长轴类零件的测量。

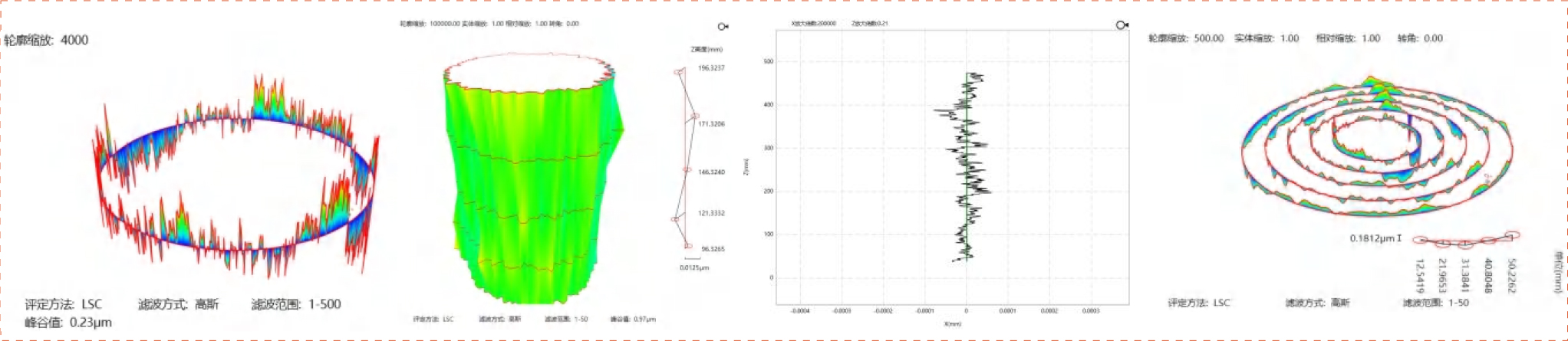

搭载先进架构 RSP 自动测量软件,解放操作者,让复杂的测量变得很简单。
| 型号 | STA3000系列 | STA4000系列 | |
|---|---|---|---|
| 旋转工作台 | 旋转精度 | (0.05+6H/10000)μm | (0.05+6H/10000)μm |
| 工作台有效直径 | 300mm | 400mm | |
| 旋转速度 | 6rpm | 6rpm | |
| 最大测量直径 | 320mm | 420mm | |
| 最大工件直径(旋转直径) | 500mm | 650mm | |
| 工作台承载能力 | 60kg、80kg | 100-500kg(可选) | |
| 垂直轴 | 垂直移动范围 | 600mm、800mm、1000mm、1300mm(可选) | |
| 垂直移动方式 | 电动 | ||
| 直线度 | 0.3μm/100mm | ||
| 水平臂 | 水平移动范围 | 225mm | 225mm |
| 伸出量 | 25mm | ||
| 水平移动方式 | 电动 | ||
| 检测器 | 数据采集装置 | 圆编码器 | |
| 圆周采样点数 | 14400 | ||
| 传感器类型 | 电感式 | ||
| 传感器量程 | ±500μm | ||
| 传感器分辨率 | 0.001μm | ||
