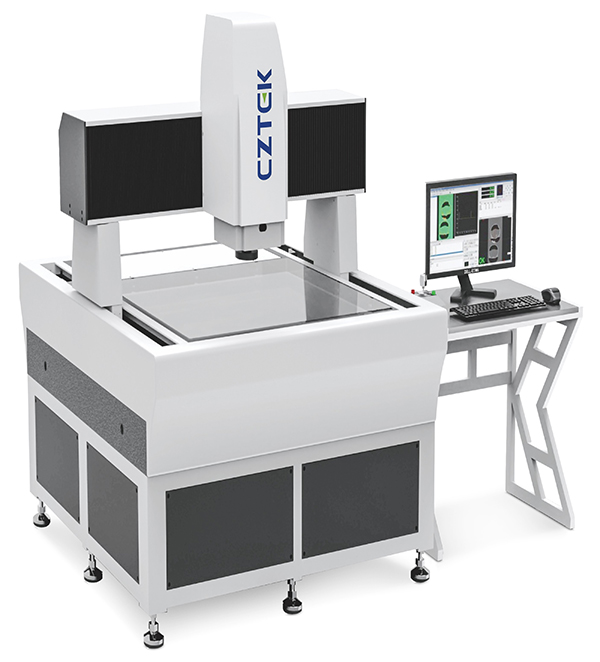

大行程龙门影像仪特性
测量工件不动、移动桥式测量，汇集精密机械，测控系统，软件算法，光学设计，多领域尖端技术；在模切背光模组，光电，线路板，胶框、蚀刻、等大行程测量 广泛运用；更实现批量一体化精准测量，恒久如一，拥有完美测量方案；其精度高、速度快、性能稳定为行业翘楚。
光学设计可程控五环八区 LED 表面冷光源、平行轮廓冷光源，使光源对测量要求的适性更加强大。面对特殊测量物体，利用不同光线效果突显工件特征，便于更精准抓取数据，达到更高的重复精度。
| 型号 | 测量范围 （毫米） |
光学测头（微米） | TP测头（微米） | 设备尺寸 （毫米） |
最大工件载重 （千克） |
设备净重 （千克） |
|
|---|---|---|---|---|---|---|---|
| EUXY 测量不确定度 |
EUZ 测量不确定度 |
EOZ 测量不确定度 |
|||||
| GV 5.6.2 | 500×600×200 | 3.0+L/150 | 4.5+L/150 | 4.0+L/150 | 1110×1480×1750 | 30 | 860 |
| GV 6.8.2 | 600×800×200 | 3.0+L/150 | 4.5+L/150 | 4.0+L/150 | 1210×1680×1750 | 30 | 940 |
| GV 8.10.2 | 800×1000×200 | 3.5+L/150 | 4.5+L/150 | 4.0+L/150 | 1410×1880×1750 | 35 | 1260 |
| GV 10.12.2 | 1000×1200×200 | 3.5+L/150 | 4.5+L/150 | 4.0+L/150 | 1640×2482×1750 | 35 | 3420 |
| GV 12.15.2 | 1200×1500×200 | 4.5+L/150 | 4.5+L/150 | 4.0+L/150 | 1840×2782×1750 | 40 | 5000 |
| GV 12.25.2 | 1200×2470×200 | 5.0+L/150 | 4.5+L/150 | 4.0+L/150 | 1840×3782×1750 | 40 | 6100 |
| GV 15.18.2 | 1500×1800×200 | 5.0+L/150 | 4.5+L/150 | 4.0+L/150 | 2140×3082×1750 | 40 | 5800 |
| GV 15.21.2 | 1500×2100×200 | 5.0+L/150 | 4.5+L/150 | 4.0+L/150 | 2140×3382×1750 | 40 | 6400 |
| GV 18.22.2 | 1800×2200×200 | 5.0+L/150 | 4.5+L/150 | 4.0+L/150 | 2440×3482×1750 | 40 | 7600 |
| GV 18.25.2 | 1800×2470×200 | 5.5+L/150 | 4.5+L/150 | 4.0+L/150 | 2440×3732×1750 | 40 | 8500 |
